　　ENR-LHQ系列电缆护层；て
　　一、概述
　　35kV大截面电力电缆和66kV、110kV及以上电压等级的电力电缆多为单芯电缆，电缆金属护层一端三相互联并接地，另一端不接地，当雷电波或内部过电压沿电缆线芯流动时，电缆金属护层不接地端会出现较高的冲击过电压，或当系统短路变乱电流流经电缆线芯时，其护层不接地端也会出现很高的工频感应过电压
。上述过电压可能击穿电缆表护层绝缘，造成电缆金属护层多点接地故障，会产生感应电流，这样电缆屏蔽层会发热，损耗大量的电能，影响线路的正常运行
。依照电力行业尺度DL/T401-2002《高压电力电缆选用导则》的划定须选取电缆护层；て饕韵薅鹊缌Φ缋陆鹗艋げ悖ɑ蚪鹗艋ぬ祝┥系母杏Φ缪购凸收瞎缪
。
　　通常，为限度电力电缆金属护层上的感应电压和故障过电压，并预防在护层中形成环流，电缆金属护层一端直接接地，另一端则须通过；て鹘拥
。若是线路较长，还应将电缆护层分三段（或三的倍数段）相互绝缘，分段处的护层交叉互联后通过；て鹘拥
。
　　针对电力系统电缆运行特点，朔州市bbin宝盈集团电气研发出产了ENR-LHQ系列电缆护层；て，可宽泛利用于单芯电力电缆线路中，用来；さ缋碌慕鹗艋げ忝馐芨骼喙缪沟姆缦
。为更好的适应市场的需要，方便用户现场装置使用，我公司进一步开发了电缆护层直接接地箱、；そ拥叵浜徒徊婊チ；そ拥叵涞燃钢执缶值幕げ憬拥刈爸
。目前，我公司出产的各类电缆护层接地装置已宽泛利用于全国各个电力系统，获得了优良的运行经验
。
　　二、产品工作道理及特点
　　电缆护层；て髯爸迷诘缋陆鹗艋げ阌氲刂洌家唬┱Ｇ榭鱿，通过；て鞯牡缌骱苡，是微安级；当电缆护层出现过电压时，；て餮缚焱度朐诵，泄放电缆护层上的电荷，；さ缋掳踩诵
。
　　；て餮∪nO压敏电阻作为；ぴ，无串联间隙，拥有优越的非线性伏安个性曲线，；じ鲂院
。既拥有瓷套式金属氧化物避雷器的利益，还拥有电断气缘机能好、介电强度高、抗漏痕、抗电蚀、耐热、耐寒、耐老化、防爆蹬着点及优良的化学不变性、憎水性、密封性
。

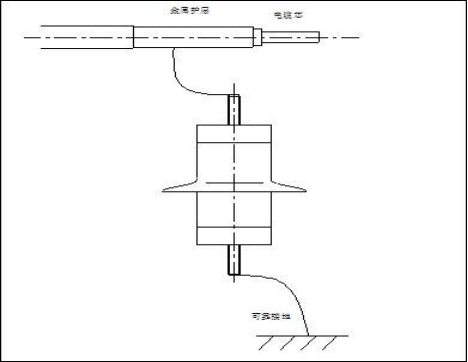

　　图一：；て鹘酉叩览硗
　　三、产品型号注明
　　ENR-LHQJS-6～500kV电缆护层；て鳎ǜ春媳硖，带放电计数器）
　　ENR-LHQ-6～500kV电缆护层；て鳎ǜ春媳硖，不带放电计数器）
　　四、；て骰懿问
　　规格有6～500kv八个电压等级，其技术参数见下列电气个性表
。
　　表1、电缆护层；て鞯缙鲂员

　　注：标*为雷电冲击电流16kA下的残压
。
　　五、使用前提
　　1、环境温度-45℃～+55℃；
　　2、海拔不超过4500m；超出4500m可凭据现实情况特造；
　　3、电源频率：58～62Hz（60Hz系统）、48～52Hz（50Hz系统）；装置场所的空气中不应含化学侵蚀气体、爆炸性尘埃；
　　4、持久施加的工频电压不得超过；て鞒中诵械缪；对有间隙产品，安装点短时工频电压升高不得超过；て鞫疃ǖ缪；
　　5、持久使用于异常前提，；て餍璩龈裨熳，定货时应注明
。

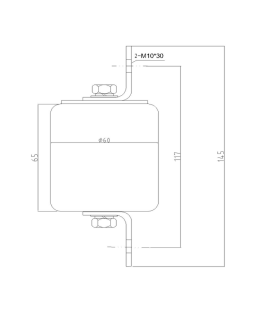

　　六、表形及装置尺寸

　　七、使用须知
　　1、ENR-LHQ系列电缆护层；て魇潜；さ缋禄げ愕淖ㄓ米爸，预防雷击及感应过电压对电缆护层的风险
。
　　2、；て鞑⒔佑诟哐沟缋禄げ阌氲刂，如图一所示，用M10装置螺栓和电缆护层衔接，；て骷赐度胧褂
。装置时，高压出线端端部引线拉力不应大于147N
。衔接导线的绝缘水平不应低于所；さ缋卤砘げ憔邓，且衔接回路应尽可能短
。装置须靠得住接地
。
　　3、本产品不能持久吸收超出耐受能力的工频过电压，具体型号产品的工频耐受能力见表1
。
　　4、作为可选项，本品可增设作为计数器
。用户可凭据必要选用，在订货时指明
。
　　5、；て鞅硇斡胱爸贸叽缫韵质祷跷镂
。
　　6、；て魍度朐诵1年之后，应做预防性试验，尝试项目有
。
　
。1）直流1mA电压丈量：
　　在；て髁蕉耸┘又绷鞯缪梗ㄖ绷鞯缪沟穆龆淮笥±1.5%），待流过；て鞯缌鞑槐溆1mA后，读出电压数值，此值不得幼于表一中划定的直流参考电压值；
　
。2）绝缘电阻试验：
　　用2500伏摇表检测；て鞯木档缱
。其绝缘电阻值不作划定，但每次所测了局应相互靠近，不应有短路，接触不良或短路景象
。
　　八、订货须知
　　订购电缆护层；て魇鼻敕罡嫦铝胁问
　　1、电力电缆的额定电压等级，或电缆护层；び镁咛寤懿问；
　　2、；て魇亲爸糜诮拥叵洹⒖毓竦然，还是户表
　　3、订货数量及交货功夫；
　　如用户有特殊要求应在订货时提出
。
　　我公司会坚持不懈的对峙对产品机能进行改善，如版本更改恕不另行通知
。
